Thí nghiệm kháng bục vải địa kỹ thuật (Bursting Strength Test) là phương pháp thử nghiệm cơ lý quan trọng nhằm xác định khả năng chịu lực tác động đa hướng vuông góc với bề mặt vải trước khi bị vỡ (bục). Chỉ số này giúp đánh giá độ bền của vải địa kỹ thuật dệt hoặc không dệt khi chịu tải trọng tập trung từ đất, đá hộc hoặc vật liệu đắp trong các công trình giao thông, thủy lợi và xử lý nền móng.
Tiêu Chuẩn Áp Dụng & Phương Pháp Thử
Tại Việt Nam và quốc tế, phương pháp xác định độ bền kháng bục vải địa kỹ thuật tuân theo các tiêu chuẩn kỹ thuật sau:
TCVN 8871-3:2011: Vải địa kỹ thuật – Phương pháp thử: Xác định độ bền kháng bục.
ASTM D3786: Standard Test Method for Bursting Strength of Textile Fabrics (Mullen Burst Test).
ISO 12236 / ASTM D6241: Thử nghiệm kháng đâm thủng vạn năng (CBR Puncture Test) — phương pháp thay thế phổ biến đánh giá khả năng chịu tải điểm cực đại.
Nguyên Lý & Thiết Bị Thí Nghiệm
1. Nguyên lý thử nghiệm

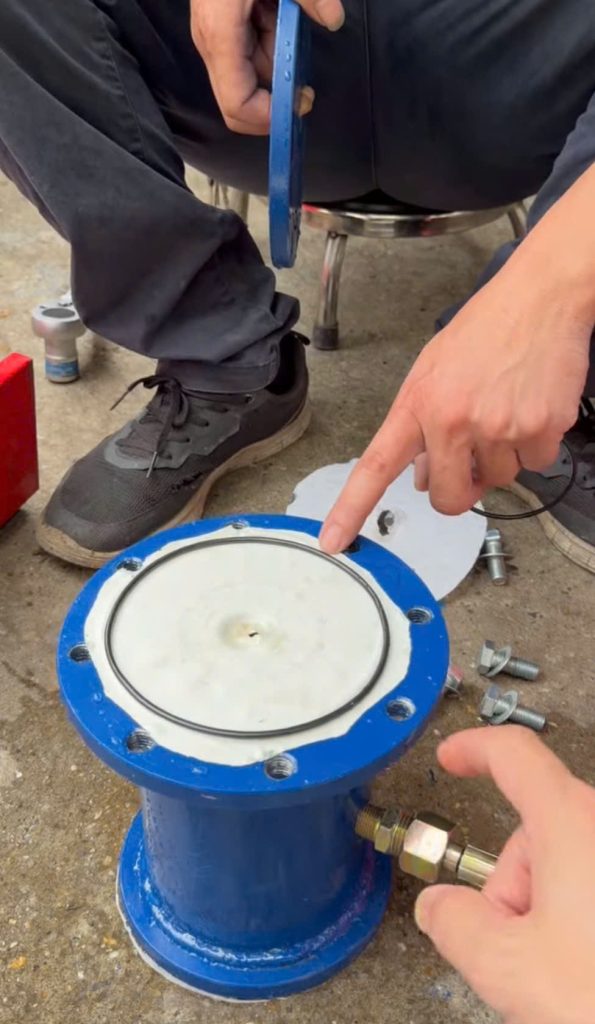

Mẫu thử dạng tròn được kẹp chặt giữa hai vòng kim loại song song. Áp lực chất dỏng (thủy lực) hoặc khí nén được tăng đều đặn tác động lên màng cao su co dãn nằm ngay dưới mẫu thử, đẩy màng ép sát và làm phồng mẫu vải cho đến khi mẫu bị rách vỡ hoàn toàn.
2. Thiết bị chính
Máy đo độ bền bục (Mullen Burst Tester): Có bộ phận tạo áp lực tăng tiến liên tục với tốc độ chuẩn ($95 \pm 5\text{ ml/phút}$).
Kẹp mẫu: Vòng kẹp trên và dưới có lỗ thông tâm đường kính $30.5 \pm 0.05\text{ mm}$ (hoặc theo quy chuẩn cụ thể của từng tiêu chuẩn).
Màng cao su dẻo: Độ dẻo chuẩn để chịu được áp lực đẩy mà không làm sai lệch kết quả.
Đồng hồ / Cảm biến áp suất: Đo áp lực đỉnh tại thời điểm mẫu bị phá hủy.
Quy Trình Thực Hiện Thí Nghiệm
Chuẩn bị mẫu thử
Lấy mẫu: Cắt tối thiểu 10 mẫu thử dạng tròn hoặc vuông từ cuộn vải địa kỹ thuật (tránh phần mép cuộn ít nhất 10 cm).
Kích thước: Đảm bảo đủ rộng để gá kẹp chặt (đường kính mẫu thường từ $100 – 150\text{ mm}$).
Điều hòa mẫu: Giữ mẫu trong môi trường chuẩn (nhiệt độ $27 \pm 2^\circ\text{C}$, độ ẩm tương đối $65 \pm 5\%$) tối thiểu 24 giờ trước khi nén.
Các bước tiến hành
Đặt mẫu: Đặt mẫu vải phẳng phẳng lên trên màng cao su, căn chỉnh tâm mẫu trùng với tâm vòng kẹp.
Kẹp chặt: Siết chặt ngàm kẹp để giữ cố định mẫu, tránh hiện tượng trượt mép khi áp lực tăng lên.
Tăng áp: Khởi động bơm thủy lực để tăng áp lực nén lên màng cao su với tốc độ không đổi.
Ghi nhận: Khi vải bục rách, máy tự động dừng hoặc kỹ thuật viên ghi lại áp lực tổng cực đại $P_1$.
Đo áp lực màng: Tiến hành cho máy chạy không mẫu đến đúng độ võng khi bục để xác định áp lực bản thân của màng cao su $P_0$.
Tính Toán & Đánh Giá Kết Quả
Độ bền kháng bục thực tế của vải địa kỹ thuật ($P$) được tính bằng hiệu số giữa áp lực tổng và áp lực kháng của màng cao su:
Trong đó:
$P$: Độ bền kháng bục của vải ($\text{kPa}$ hoặc $\text{kN/m}^2$).
$P_1$: Áp lực tổng ghi nhận tại thời điểm mẫu bị bục ($\text{kPa}$).
$P_0$: Áp lực cần thiết để làm phồng màng cao su đến cùng độ cao tại thời điểm vỡ ($\text{kPa}$).
Lưu ý đánh giá: Kết quả thí nghiệm là giá trị trung bình cộng của ít nhất 10 mẫu thử. Nếu mẫu bị trượt khỏi kẹp hoặc rách ngay sát mép kẹp, kết quả đó bị loại bỏ và phải thử bổ sung mẫu mới.
